설명

기술적인 매개 변수

RICH SMART Industrial Scale Airlift 스테인리스 스틸 생물반응기는 단일 세포 단백질의 대규모 생산에 사용됩니다. ALR(공중 발효기)은 가장 널리 사용되는 생물반응기입니다. 에어리프트 순환형, 버블링형, 공기주입형 등 종류가 다양하다. 현재까지 바이오발효 산업에서 널리 사용되고 있는 에어리프트 발효조로는 에어리프트 내부 순환식 발효기, 기액 이중 주입형 에어리프트 순환 발효기, 멀티탑형 에어리프트 발효기 등이 있다. -층 분배판. 버블링 탱크는 가장 원시적인 폭기 발효조입니다. 물론, 버블링 생발효조에는 유도관이 없기 때문에 액체의 주요 방향 흐름이 제어되지 않습니다.
산업용 규모의 스테인레스 스틸 생물 반응기는 또한 조류 및 광합성 박테리아와 같은 미생물의 성장에 적합한 광 조사 공수 생물 반응기로 파생 및 개발될 수 있습니다.
Airlift 생물반응기는 자동 온도 조절 시스템, 자동 소포 시스템, pH 감지 및 제어 시스템, 용존 산소 감지, 자동 데이터 기록 제어 매개변수 설정 및 PC 통신과 같은 고급 기능을 갖추고 있습니다.

에어리프트 바이오리액터의 유형 - 내부 루프 에어리프트 바이오리액터

내부 루프 산업용 규모의 스테인리스 스틸 공수 바이오리액터의 경우 압축 공기가 통기 및 교반에 사용됩니다. 가스/유체 흐름으로 인한 난류는 액체의 적절한 혼합을 보장합니다. 교반에 사용되는 가스는 양쪽에 작용하여 생물반응기 내부의 혼합물에 새로운 분자를 도입하거나 미생물에 의해 생성된 특정 대사 분자를 제거할 수 있습니다.

공수 바이오리액터 다이어그램

공수식 생물반응기는 가스를 사용하여 배양물질을 교반하는 방식으로 작동합니다. 공기/가스는 스파저 링을 통해 동심원 튜브의 바닥으로 공급되어 기포와 액체의 순환을 유도합니다. 생물반응기 상단에는 기체물질을 제거하는 기체분리기가 있습니다. 기포는 중앙 드래프트 튜브 내에서 위쪽으로 흐릅니다. 이러한 기포 중 일부는 기둥 상단에서 합쳐져 빠져나가고, 다른 기포는 탈기된 액체를 따라 흡출관 외부 영역에서 아래쪽으로 순환합니다.

산업용 규모 공수용 스테인리스 스틸 생물반응기의 장점

탱크 시스템: 첨단 기술을 채택하고 구조는 국제 표준에 부합하며 스테인레스 스틸 탱크, 대규모 고온 방지 유리 시력 유리는 재료 관찰에 편리하며 특수 배출 샘플링 밸브, 사각 없음, 간단한 구조를 갖추고 있습니다. 사용하기 쉬운; 직경 대 높이 비율: 1:5.
교반 시스템: 교반을 위해 가스가 탱크 바닥으로 유입되고 전환 버킷이 내장되어 있으며 전단력이 없으며 배기 가스가 탱크 상단에서 배출됩니다.
환기 제어: 수동 제어, 유량계 표시. 로터 유량계, 수입 멤브레인 공기 살균 필터 포함, 최대 0.02μm의 여과 정확도.
온도 제어 : 항온 물 탱크 전기 가열, 순환 펌프 강제 순환, 자동 제어, 온도 제어 냉각수 온도 {{0}} 정도 ~ 65도 ± 0.2도.
환기 제어: 수동 제어, 유량계 표시.
압력 제어: 수동 제어, 압력 게이지 표시.
거품 제어: 완전 자동 PID 측정 및 경보, 연동 펌프가 자동으로 소포제를 추가합니다.
공급 제어: PID 완전 자동 설정 연동 펌프 스위치 제어, 자동 유량 추가 및 계량(자세한 제어 기능에 대해서는 관련 바이오프로세스 컨트롤러 및 발효 모니터링 소프트웨어 소개를 참조하십시오).
PH 제어: 스위스 수입 Mettler 전극(고품질 국내 전극과 호환 가능)을 사용하여 연동 펌프가 자동으로 산과 알칼리를 추가하고 pH를 정확하게 제어하며 표시 범위: 0.00~14.{{4 }}±0.01, 완전 자동 제어 범위: 2.00~12.00±0.05.
DO 제어: 속도(공기 흐름, 공급 등 선택 사항)와 관련된 스위스 수입 Mettler 전극(고품질 국내 전극과 호환) 사용, 0-150±3%, 디스플레이 정확도 0.1 %.
제어 시스템: 단일 탱크는 발효 모니터링 소프트웨어로 보완된 전문적으로 개발된 바이오프로세스 컨트롤러를 사용할 수 있으므로 현장에서 발효 변화를 관찰하고 발효 과정을 원격으로 모니터링할 수 있습니다. 또한 필요에 따라 더 많은 측정 및 제어 기능을 달성하기 위해 다중 링크 또는 다단계 발효 탱크 바이오프로세스 컨트롤러에 알릴 수도 있습니다.

Details photo 1001

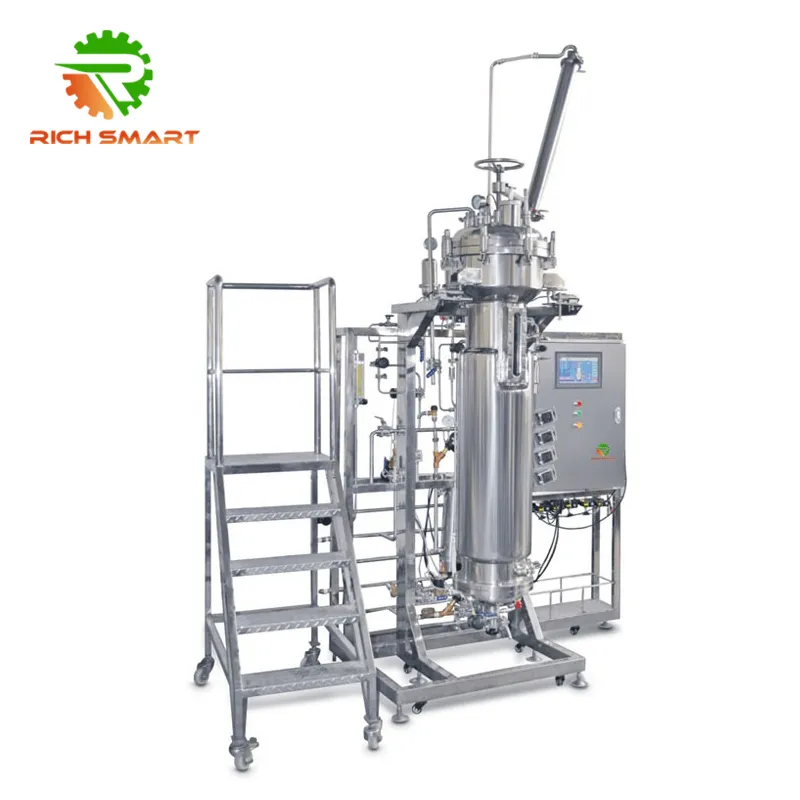

공수 생물반응기 용기 산업용 규모 스테인레스강 생물반응기

용량: 200L - 700L, 작업 용량 70-85%

재질: 탱크 SUS316L, 재킷 SUS304(Ra 0.4um보다 연마 우수)

비율: 직경 대 높이, 1:5

설계 압력: 탱크 {{0}}.3Mpa, 재킷 0.4Mpa

포트: 5 x 센서 포트, 2 x 가스 공급 포트(링 스파저), 1 x 접종 포트, 1 x 샘플링 포트, 5 x 충전 포트, 기타 예비 포트

살균: SIP 온라인 증기 살균

살포기: 바닥에 SS316L 링 스파저

물개: 기계적인 드라이브 또는 기계적 밀봉

옵션: 저장병, 용기 패시베이션, 맞춤형 포트, 커버 리프팅 등

컨트롤러를 선택하세요

공수 바이오리액터 컨트롤러는 특수 공수 바이오리액터 용기와 일치하는 RS 시리즈 컨트롤러를 사용하여 맞춤화할 수 있습니다.

공수 생물반응기의 응용

기계적 교반으로 인한 전단 응력 및 발열에 너무 민감한 세포를 배양하는 데 이상적입니다.

팔레트 형태 발효; 고정화 효소 반응.

탄소 기질로서 메탄올을 이용한 SCP 생산.

일반적으로, 에어리프트 생물반응기는 원하는 반응물 및/또는 최종 생성물이 기체 상태일 때 호기성 세포 배양에 사용됩니다.

산업 규모 사양

산업용 규모의 스테인레스 스틸 생물 반응기 적용

기계적 교반으로 인한 전단 응력 및 발열에 너무 민감한 세포를 배양하는 데 이상적입니다.

팔레트 형태 발효; 고정화 효소 반응.

탄소 기질로서 메탄올을 이용한 SCP 생산.

일반적으로, 에어리프트 생물반응기는 원하는 반응물 및/또는 최종 생성물이 기체 상태일 때 호기성 세포 배양에 사용됩니다.

Application 2

우리의 장비 케이스 및 포장

유형	설명
총	5L,10L,15L,20L,30L,50L,100L,생산 규모
부하율	75%~90%
용기 재질	붕규산 유리
활동가	Airlift 순환에 의한 혼합
살균	오프사이트 오토클레이브 멸균
온도	온도, pH, DO, 소포제, 사료, 통기,
고급 구성(옵션)	액체 레벨 제어, 탱크 계량, 사료 계량 시스템, 다중 채널 공급, 배기 Oz 및 CO2 분석. 박테리아 수량 살아있는 세포 또는 OD), 메탄올 및 에탄올 검출, 포도당 및 젖산 온라인 검출 등
특징	내장형 가이드 실린더, 기류에 의한 공기 리프트 순환, 기류 혼합물, 낮은 전단력.
